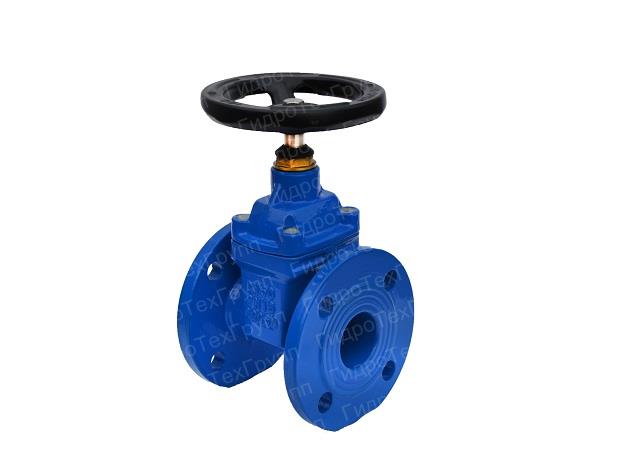

Задвижка чугунная 30ч39р с обрезиненным клином

Цена без НДС от:
60.00 pуб.
Купить в 1 клик
Артикул:
Применяется в качестве запорной арматуры.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Задвижка с обрезиненным клином 30ч39р полнопроходная, применяется в качестве запорной арматуры в различных технологических установках системах водоснабжения, водоотведения и водоочистки.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

- Рабочее давление задвижки PN: 10/16
- Рабочая температура: +2°С до +80°С
- Кратковременная температура: – 10°С до +90°С
- Диаметры поставляемых задвижек: от DN40 до DN600
- Корпус: высокопрочный чугун GGG50
- Покрытие корпуса: эпоксидное покрытие, нанесенное электростатическим способом голубого цвета RAL 5017 толщиной 250μm.

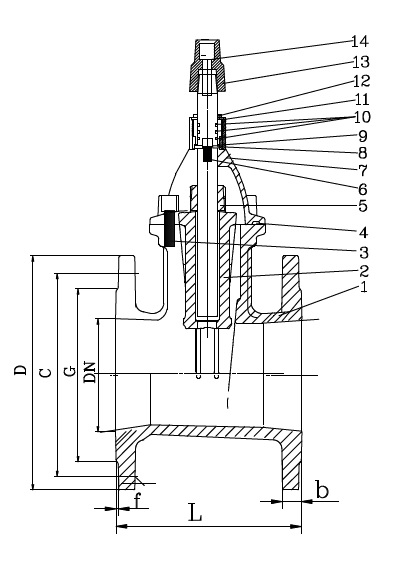

zadvijka2 1 - Корпус: высокопрочный чугун GGG50
2 - Клин:  высокопрочный чугун GGG50
3 - Болт: сталь + воск
4 - Средняя прокладка: EPDM
5 - Гайка: латунь
6 - Стержень: 2Cr13
7 - Крышка: высокопрочный чугун GGG50
8 - Воротник: чугун
9 - Прокладка: нейлон
10 - Кольцо: EPDM
11 - Кольцо: EPDM
12 - Сальник: латунь
13 - Крышка: высокопрочный чугун GGG50
14 - Болт: A2-70



DN L D C G t n-d f
40 140 150 110 88 18 4 - 19 3
50 150 165 125 102 19 4 - 19 3
65 170 179 145 122 19 4 - 19 3
80 180 194 160 138 19 8 - 19 / 4 - 19 3
100 190 215 180 158 19 8 - 19 3
125 200 245 210 188 19 8 - 19 3
150 210 278 240 212 20 8 - 23 3
200 230 322 295 268 22 12 - 23 / 8 - 23 3
250 250 405 / 395 355 / 350 320 24.5 12 - 28 / 12 - 23 3
300 270 460 / 445 410 / 400 370 24.5 12 - 28 / 12 - 23 4
350 290 520 / 505 470 / 460 429 26.5 16 - 28 / 16 - 23 4
400 310 580 / 565 528 / 515 480 28 16 - 31 / 16 - 28 4
500 350 715 / 670 650 / 620 582 / 609 31.5 20 - 34 / 20 - 28 4
600 390 840 / 780 770 / 725 682 / 720 36 20 - 37 / 20 - 31 5
