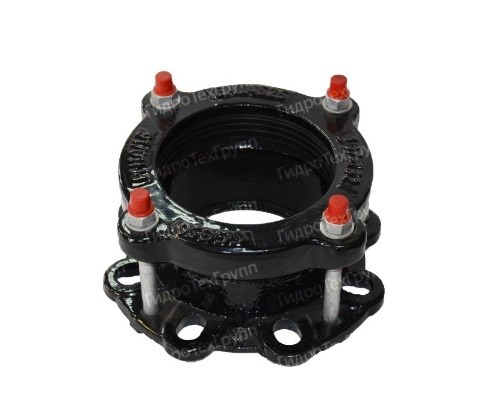

Муфта с фланцем для стальных и чугунных труб maxidaptor
Муфта с фланцем предназначена для соединения труб из разных материалов и разного диаметра. Большой обжимаемый диапазон позволяет соединить почти все виды труб в пределах заданного номинального размера. Резиновое уплотнение в конструкции муфты представляет собой гидравлическое уплотнение, обеспечивающее повышенную герметичность. Среди прочих достоинств муфты нужно отметить ее особенные удобство и легкость в установке. Порошковое эпоксидное покрытие, нанесенное электростатическим способом, черного цвета толщиной
min 250μm.
Область применения
Водоснабжение и водоподготовка, канализация, сточные воды, вязкие жидкости.

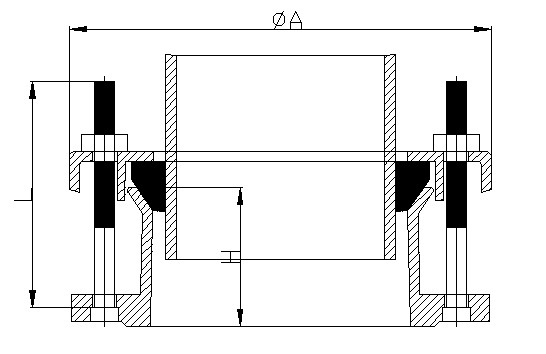

NOMINAL SIZE | O. D. RANGE | BOLT | ØA | H | |
mm | L | Qty. | mm | mm | |
DN50 | 57-74 | M12 x 120 | 4 | 164 | 75 |
DN65 | 63-85 | M12 x 120 | 4 | 182 | 75 |
DN80 | 85-107 | M12 x 120 | 4 | 192 | 75 |
DN100 | 107-132 | M12 x 120 | 4 | 224 | 75 |
DN125 | 132-158 | M12 x 120 | 4 | 246 | 75 |
DN150 | 158-184 | M12 x 120 | 4 | 283 | 75 |
DN175 | 189-212 | M12 x 120 | 4 | 304 | 75 |
DN200 | 218-244 | M12 x 140 | 4 | 333 | 75 |
DN225 | 243-269 | M12 x 140 | 6 | 375 | 85 |
DN250 | 266-295 | M12 x 140 | 6 | 394 | 85 |
DN300 | 315-349 | M12 x 140 | 6 | 440 | 85 |
