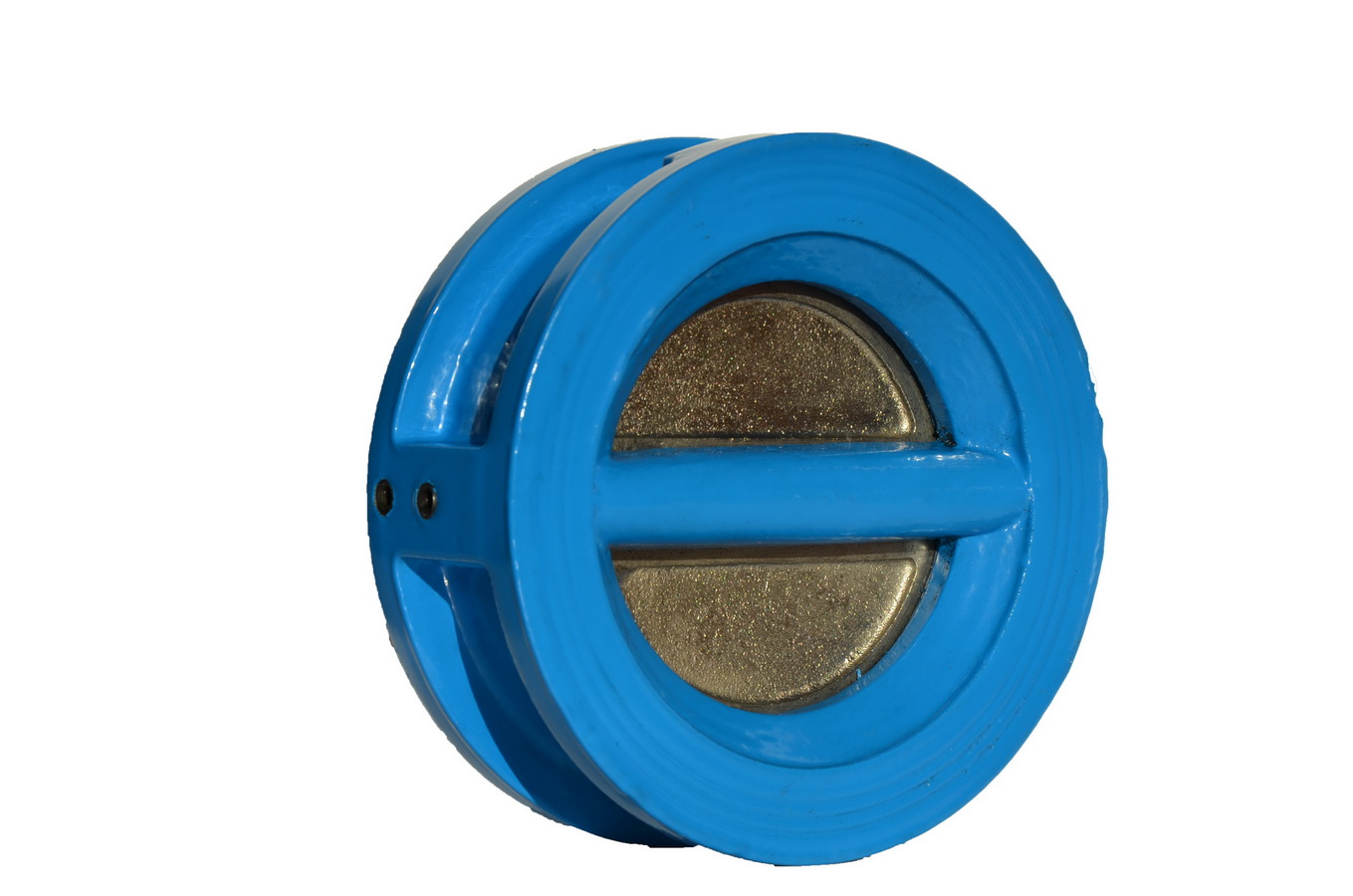

Клапан обратный межфланцевый двустворчатый
Клапан обратный двустворчатый применяется для предотвращения обратного потока рабочей среды в трубопроводных системах тепло и водоснабжения, отопления, водоподготовки.
Рабочие среды: вода питьевая, техническая, морская, пар, газ, воздух, сточные и канализационные воды и иные среды, соответствующие физико-механическим и химическим свойствам конструктивных материалов клапана.
№ | Наименование | Материал |
1 | Корпус | Чугун |
2 | Диск | Чугун |
3 | Пружина | Нержавеющая сталь |
4 | Шток | Нержавеющая сталь |
5 | Болт | сталь |
6 | Шайба | PTFE |
7 | Шайба | PTFE |
8 | Стопор | Нержавеющая сталь |
9 | Болт для уха | сталь |
10 | Седло | NBR |

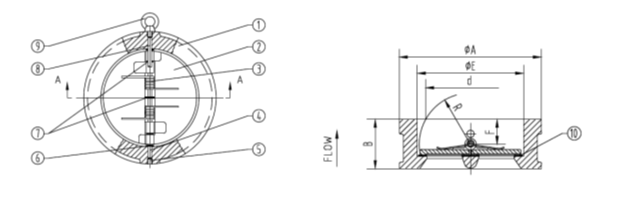

Основные параметры клапана обратного двустворчатого:
DN | B | E | F | R | d | A |
50 | 43 | 65 | 19 | 28.8 | 43.3 | 107 |
65 | 46 | 80 | 20 | 36.1 | 60.2 | 127 |
80 | 64 | 94 | 28 | 43.4 | 66.4 | 142 |
100 | 64 | 117 | 27 | 52.8 | 90.8 | 162 |
125 | 70 | 145 | 30 | 65.7 | 116.9 | 192 |
150 | 76 | 170 | 31 | 78.6 | 144.6 | 218 |
200 | 89 | 224 | 33 | 104.4 | 198.2 | 273 |
250 | 114 | 265 | 50 | 127 | 233.7 | 328 |
300 | 114 | 310 | 43 | 148.3 | 283.9 | 378/382 |
350 | 127 | 360 | 45 | 172.4 | 332.9 | 438/442 |
400 | 140 | 410 | 52 | 197.4 | 381.0 | 488/495 |
450 | 152 | 450 | 58 | 217.8 | 419.9 | 538/555 |
500 | 152 | 505 | 58 | 241 | 467.8 | 592/617 |
600 | 178 | 624 | 73 | 295.4 | 572.6 | 695/734 |
700 | 229 | 720 | 98 | 354 | 680 | 809 |
800 | 241 | 825 | 100 | 398 | 770.5 | 916 |
