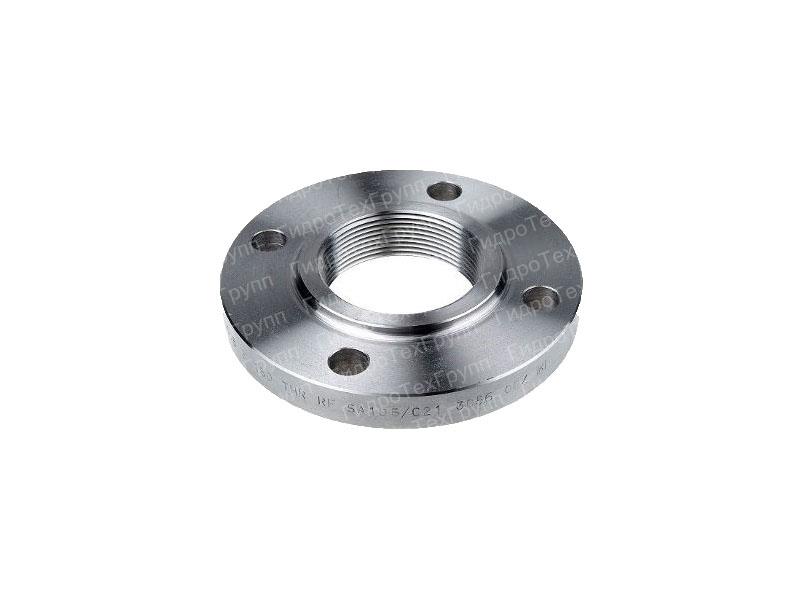

Фланец резьбовой

Цена без НДС от:
15.00 pуб.
Купить в 1 клик
Артикул:

Фланцы стальные резьбовые представляют из себя деталь в форме диска с отверстием в центре для прохождения движущегося потока среды, вокруг которого имеются равномерно-распределенные отверстия для крепежа.

Внутри центрального отверстия резьбовые фланцы имеют резьбу, с помощью которой они накручиваются на трубу.

Условное давление: 20 - 100 МПа.

Условный диаметр: М14 - М295 мм.

Материалы: ст20, 09г2с, 12х18н10т, 10х17н13м2т и др.

Способы монтажа: фланцы ГОСТ 9399-81 монтируются на трубопровод с помощью резьбы, а между собой крепятся с помощью болтов или шпилек. Данный метод позволяет выдерживать высокое давление.

Фланцы резьбовые могут быть изготовлены всего в одном исполнении:

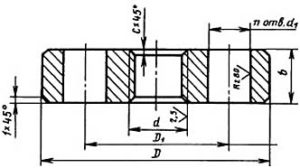

Таблица с габаритными размерами:

D D
H14
D1 B
H14
С D1
H16
N МАССА, КГ, НЕ БОЛЕЕ
М14х1,5 70 42 15 1,6 16 3 0,40
М16х1,5 0,38
М24х2 95 60 20 2,0 18 0,95
М33х2 105 68 1,10
М42х2 115 80 25 4 1,60
М48х2 135 95 30 22 2,60
M56x3 165 115 35 2,5 24 6 4,50
M64x3 4,25
М80х3 200 145 40 29 7,10
М100х3 225 170 50 33 10,50
М110х3 245 185 55 14,00
М125х4 260 195 3,0 36 15,00
М135х4 290 220 65 39 22,80
М155х4 300 235 70 8 23,20
М175х6 330 255 80 4,0 42 31,65
М190х6 400 305 85 48 55,30
М215х6 315 95 55,85
М240х6 460 360 105 55 84,55
М265х6 480 380 130 59 106,10
М295х6 570 460 10 164,20
